Allineamento laser di fori e sedi di cuscinetti
|
|
Allineamento laser di fori e sedi di cuscinetti
|
Siamo in grado di eseguire l'allineamento laser di fori e di sedi di cuscinetti. Con la strumentazione di cui disponiamo possiamo eseguire l'allineamento laser di cavitā e di componenti forati circolari.
Ad esempio:
I diametri delle cavitā forate su cui possiamo intervenire vanno da 120 mm fino a 1000 mm. Eventualmente č possibile intervenire anche su diametri maggiori: in questi casi contattateci per verificare la possibilitā di intervento.

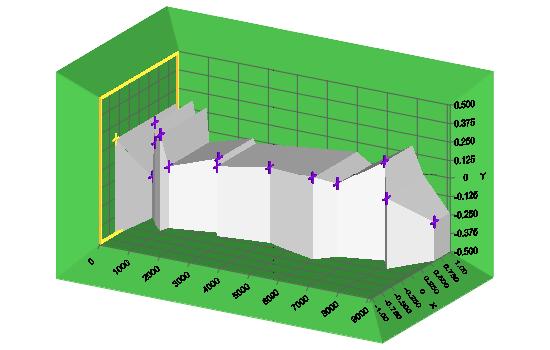

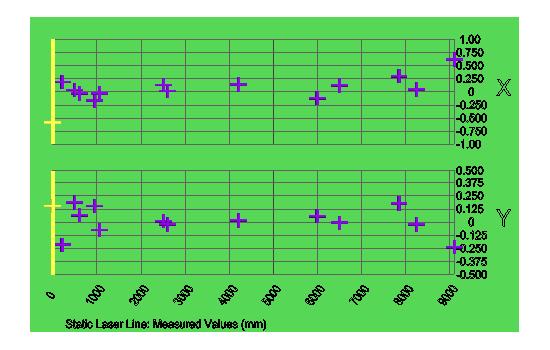

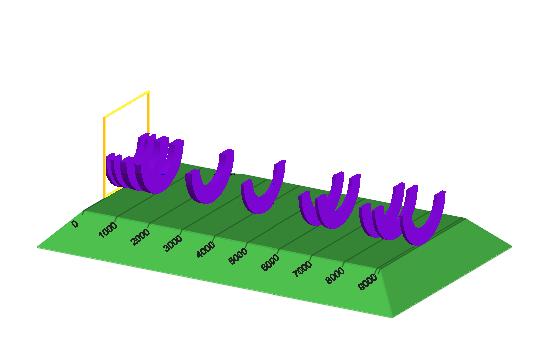

Di seguito č riportato un estratto di un report che viene rilasciato a documentazione delle misurazioni eseguite.
| Dimensioni | |||||||
|---|---|---|---|---|---|---|---|
| Numero | Nome | Tipo | Posizione | Lunghezza | Piede sinistro | Piede destro | Modo |
| mm | mm | mm | mm | ||||
| 1 | Semplice | 0 | |||||
| 2 | Semplice | 213 | |||||
| 3 | Semplice | 500 | |||||
| 4 | Semplice | 600 | |||||
| 5 | Semplice | 950 | |||||
| 6 | Semplice | 1050 | |||||
| 7 | Semplice | 2500 | |||||
| 8 | Semplice | 2600 | |||||
| 9 | Semplice | 4200 | |||||
| 10 | Semplice | 6000 | |||||
| 11 | Semplice | 6500 | |||||
| 12 | Semplice | 7850 | |||||
| 13 | Semplice | 8250 | |||||
| 14 | Semplice | 9100 | |||||
| Misure | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Stato | Foro | Laser Set-Up | Valore X | Valore Y | Count | SD | Media | Ora | Data |
| mm | mm | ||||||||
| Stazionario / Multi-point | 1 | 2 | -0.593 | 0.153 | 11 | 0.40 | 64 | 09.49.28 | 27/11/2003 |
| Stazionario / Multi-point | 2 | 2 | 0.186 | -0.218 | 10 | 0.18 | 64 | 10.10.10 | 27/11/2003 |
| Stazionario / Multi-point | 3 | 2 | 0.033 | 0.184 | 128 | 0.05 | 64 | 10.43.46 | 27/11/2003 |
| Stazionario / Multi-point | 4 | 2 | -0.030 | 0.065 | 7 | 0.04 | 64 | 11.14.54 | 27/11/2003 |
| Stazionario / Multi-point | 5 | 2 | -0.173 | 0.153 | 128 | 0.05 | 64 | 11.46.01 | 27/11/2003 |
| Stazionario / Multi-point | 6 | 2 | -0.038 | -0.077 | 8 | 0.03 | 64 | 12.38.43 | 27/11/2003 |
| Stazionario / Multi-point | 7 | 2 | 0.130 | 0.008 | 7 | 0.05 | 64 | 13.09.08 | 27/11/2003 |
| Stazionario / Multi-point | 8 | 2 | 0.013 | -0.023 | 7 | 0.03 | 64 | 13.49.29 | 27/11/2003 |
| Stazionario / Multi-point | 9 | 2 | 0.132 | 0.016 | 7 | 0.04 | 64 | 14.29.49 | 27/11/2003 |
| Stazionario / Multi-point | 10 | 2 | -0.124 | 0.056 | 8 | 0.03 | 64 | 15.00.10 | 27/11/2003 |
| Stazionario / Multi-point | 11 | 2 | 0.121 | -0.008 | 8 | 0.05 | 64 | 15.40.33 | 27/11/2003 |
| Stazionario / Multi-point | 12 | 2 | 0.296 | 0.174 | 12 | 0.10 | 64 | 16.20.53 | 27/11/2003 |
| Stazionario / Multi-point | 13 | 2 | 0.042 | -0.024 | 8 | 0.08 | 64 | 17.01.19 | 27/11/2003 |
| Stazionario / Multi-point | 14 | 2 | 0.609 | -0.239 | 9 | 0.11 | 64 | 17.41.37 | 27/11/2003 |
| Opzioni | |
|---|---|
| Linea asse: | Raggio Laser statico |
| Formato grafico: | Normale |
| Dati visualizzati: | Valori misurati |
| Laset set-up | ||||
|---|---|---|---|---|
| Numero | Selezionato | Laser | Ora | Data |
| 1 | No | Statico | 09.20.34 | 27/11/2003 |
| 2 | Si | Statico | 09.25.56 | 27/11/2003 |
| Risultati | ||||
|---|---|---|---|---|
| Numero | Dettaglio | Posizione | Valore X | Valore Y |
| mm | mm | mm | ||
| 1 | Simple | 0 | -0.593 | 0.153 |
| 2 | Simple | 213 | 0.186 | -0.218 |
| 3 | Simple | 500 | 0.033 | 0.184 |
| 4 | Simple | 600 | -0.030 | 0.065 |
| 5 | Simple | 950 | -0.173 | 0.153 |
| 6 | Simple | 1050 | -0.038 | -0.077 |
| 7 | Simple | 2500 | 0.130 | 0.008 |
| 8 | Simple | 2600 | 0.013 | -0.023 |
| 9 | Simple | 4200 | 0.132 | 0.016 |
| 10 | Simple | 6000 | -0.124 | 0.056 |
| 11 | Simple | 6500 | 0.121 | -0.008 |
| 12 | Simple | 7850 | 0.296 | 0.174 |
| 13 | Simple | 8250 | 0.042 | -0.024 |
| 14 | Simple | 9100 | 0.609 | -0.239 |
Gli esempi sopra riportati sono da considerarsi puramente
indicativi e non vincolanti.
Gli eventuali valori in essi riportati non devono essere
considerati univoci, in quanto possono cambiare a seconda dei
macchinari analizzati, e dalla condizione operativa.
